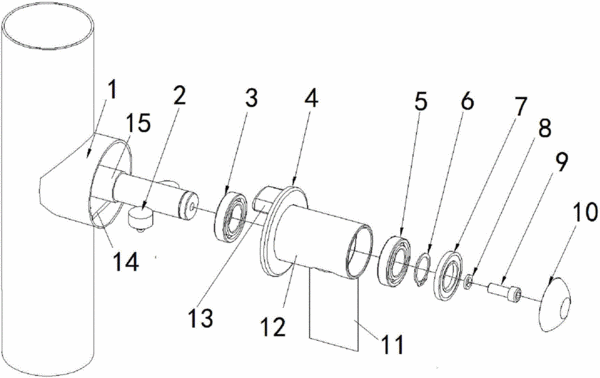

摘要：一种摆动类位置限制装置，属于文教体育用品制造业技术领域。立柱部件限位护罩的内腔中部连接主轴，主轴下有扁铁横版连接在立柱部件限位护罩的内腔中，在主轴两侧的扁铁横版上分别连接限位块，摆腿部件的轴承座外圆周连接腿子主管，摆腿部件的另一端面连接限位触头，轴承座的一端通过第一轴承连接主轴，限位触头位于限位块的上方，随摆腿部件转动限位触头受到限位块的限位，通过紧固螺栓和防盗帽将第二轴承、轴用弹性挡圈、防水圈和弹簧垫圈固定连接轴承座的另一端；扁铁横版上有对称的长圆孔或圆孔，用来安装限位块。本实用新型结构简单、紧凑，加工容易，装配方便且不易损坏。从整体上提升了漫步机、钟摆器等器材的使用寿命和运动安全。
- 专利类型实用新型
- 申请人北京奥康达体育用品有限公司;
- 发明人魏成先;魏成生;昝进坤;刘瑞军;任国将;
- 地址101407 北京市怀柔区雁栖经济开发区雁栖北三街16号
- 申请号CN201420867873.8
- 申请时间2014年12月31日
- 申请公布号CN204352445U
- 申请公布时间2015年05月27日
- 分类号A63B21/00(2006.01)I;
