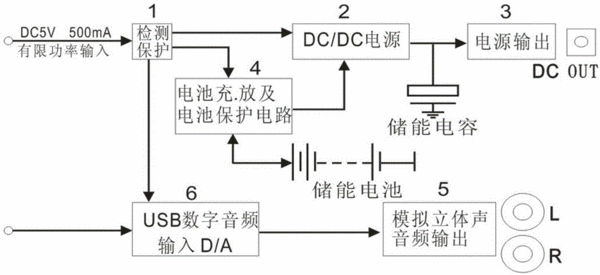

摘要:本实用新型提供了一种USB瞬态功率音频放大系统,包括:检测保护电路,其一端接USB电源输入,另一端经DC/DC电源电路接电源输出电路;检测保护电路另一输出端接电池充放及电池保护电路的输入端;电池充放及电池保护电路的输出端接DC/DC电源电路,DC/DC电源电路的输出端还接一储能电容,储能电容的另一端接地;电池充放及电池保护电路另一输入端接有一组储能电池;检测保护电路的第三输出端接USB数字音频输入电路的信号端,USB数字音频输入电路的输入端接USB声卡信号端直接读取电脑上的音频数据流。本实用新型通过增加电池储能,让同功率级别下的连续输出时间大幅延长,以保证原有瞬态输出时间的条件下大幅提升输出功率。
- 专利类型实用新型
- 申请人国光电器股份有限公司;
- 发明人沈紫辉;施明华;黎刚;
- 地址510805 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201420868372.1
- 申请时间2014年12月30日
- 申请公布号CN204349930U
- 申请公布时间2015年05月20日
- 分类号H03F3/20(2006.01)I;
