    一种可旋转晾衣杆电机驱动电路

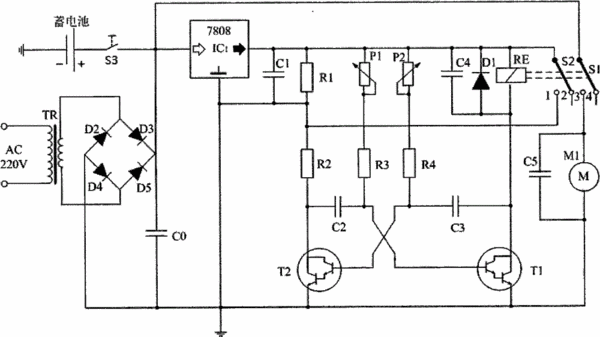

      摘要:本实用新型公开了可旋转晾衣杆电机驱动电路,包括电源电路、控制电路、继电器、电动机、第一开关和第二开关,控制电路包括稳压电路和多谐振荡电路,继电器包括四个触点分别为:第一触点、第二触点、第三触点和第四触点;本实用新型通过控制电路中多谐振荡电路中两个三极管状态的切换实现了继电器的闭合和断开,从而实现了电动机的运转和暂停,最终实现了与电动机连接的晾衣杆的转动和暂停,通过设置两个不同的可变电阻的阻值可以分别设置电动机的运转和暂停时间,电动机的运转和暂停时间设定好后,晾衣杆的转动和暂停时间也会被设定为固定值,从而可以实现晾衣杆每隔几分钟转动180度,使衣服全方位的晒到太阳,方便实用。
    • 专利类型实用新型
    • 申请人华北电力大学(保定);
    • 发明人岳娜;郑璐;王煊;贾秀芳;
    • 地址071000 河北省保定市北市区永华北大街619号
    • 申请号CN201520042243.1
    • 申请时间2015年01月22日
    • 申请公布号CN204349850U
    • 申请公布时间2015年05月20日
    • 分类号H02P7/28(2006.01)I;H02J9/04(2006.01)I;
