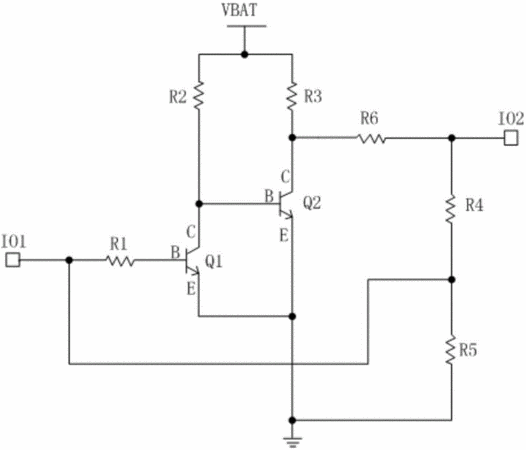

摘要：本实用新型公开了一种输入输出接口的双向驱动电路，低电压驱动端分别与第一电阻的第一端、第四电阻的第二端以及第五电阻的第一端相连，第一电阻的第二端与第一晶体管的第一端相连，第五电阻的第二端与地相连；第一晶体管的第二端分别与第二晶体管的第一端以及第二电阻的第一端相连，第一晶体管的第三端分别与第二晶体管的第三端以及与地相连，第二电阻的第二端与电源相连；第二晶体管的第二端分别与第三电阻的第一端以及第六电阻的第一端相连，第三电阻的第二端与电源相连，第六电阻的第二端分别与高电压驱动端和第四电阻的第一端相连。本实用新型能够实现低电压驱动端电压和高电压驱动端电压之间的相互转换，且不需要设置转换方向。
- 专利类型实用新型
- 申请人北京经纬恒润科技有限公司;
- 发明人贾春冬;
- 地址100101 北京市朝阳区安翔北里11号B座8层北京经纬恒润科技有限公司
- 申请号CN201520035837.X
- 申请时间2015年01月19日
- 申请公布号CN204349779U
- 申请公布时间2015年05月20日
- 分类号H02M1/08(2006.01)I;
