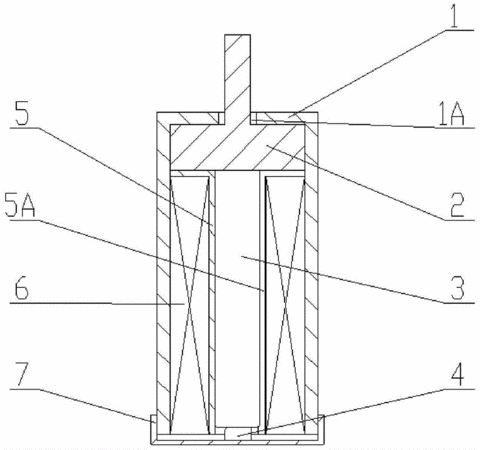

摘要:一种脉冲涡流探头,属于涡流探测器件,用于解决现有脉冲涡流探头在长时间检测过程中激励线圈产生热量,影响实际检测精度的问题。本实用新型包括外壳、接线端头、热敏电阻模块、霍尔传感器、线圈骨架、激励线圈和接触端盖,接线端头、热敏电阻模块和霍尔传感器自上至下装于外壳内,接线端头上端从外壳顶面穿出;激励线圈通过线圈骨架套于热敏电阻模块外,接触端盖将霍尔传感器轴向压紧在热敏电阻模块底端面并封闭外壳底端。上位机实时采集本实用新型的热敏电阻模块的温度模拟信号及霍尔传感器的电压模拟信号,借助温度智能补偿算法,对脉冲涡流探头输出信号进行二次修正,从而大幅消除温度漂移因素对探头的影响,提升检测效果。
- 专利类型实用新型
- 申请人华中科技大学;
- 发明人易朋兴;李亚辉;张康;惠冰;史铁林;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201520005081.4
- 申请时间2015年01月06日
- 申请公布号CN204346974U
- 申请公布时间2015年05月20日
- 分类号G01N27/90(2006.01)I;
