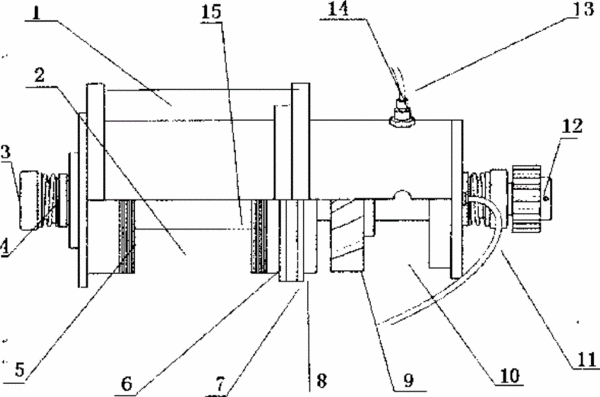

摘要:一种染色机泡沫发生器,由水循环冷却系统、切割室、泡沫出口、机械密封件、切割片、前支承孔板、过滤网板、后支承孔板、叶轮、混合室、进气管、同步轮、进水管、喷嘴、同步轮轴组成。整个产品为圆柱形状,同步轮轴穿过混合室和切割室,混合室体积小于切割室,混合室内设有前支承孔板和叶轮,叶轮安装在同步轮轴上,叶轮接近于前支承孔板设置;切割室内设有后支承孔板、水循环冷却系统和切割片,切割片安装在同步轮轴上,切割片接近于室内后端设置;前支承孔板与后支承孔板之间设置过滤网板,前支承孔板与后支承孔板大小一样;混合室外壳与切割室外壳为法兰连接,法兰连接处设计为阶梯形状结构。气液比可调,可控制泡沫的输出量及大小。
- 专利类型实用新型
- 申请人温州方圆仪器有限公司;
- 发明人朱克传;李文霖;程剑;宋雁鸣;
- 地址325000 浙江省温州市瓯海区郭溪工业园驰艺路5号
- 申请号CN201420796307.2
- 申请时间2014年12月06日
- 申请公布号CN204325740U
- 申请公布时间2015年05月13日
- 分类号D06B19/00(2006.01)I;D06B23/20(2006.01)I;
