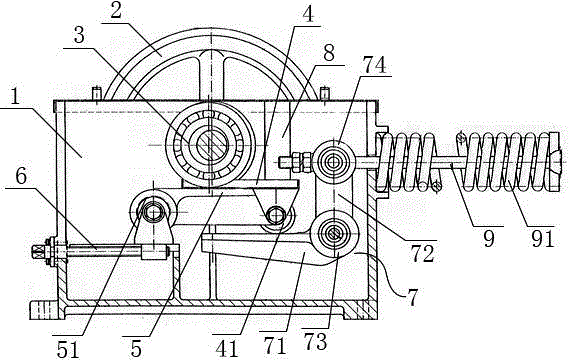

摘要：本实用新型公开了一种选矿摇床传动机构，涉及重力选矿设备领域。包括一箱体，箱体侧壁上设有皮带轮，皮带轮的输出轴与箱体内的偏心轮装置连接，偏心轮装置连接有冲程调整器，冲程调整器包括上下叠合且两端互相铰接的上曲辊和下曲辊，下曲辊的铰接座套设在一滑杆上，上曲辊上设有肘板，肘板与一“L”型的曲轴连接，曲轴包括水平轴板以及竖直轴板，上曲辊的铰接座设有滚轮，滚轮滑动地设置在水平轴板上，竖直轴板的上端铰接有摇杆，摇杆后端延伸与肘板固定连接，摇杆前端套设有弹簧。本实用新型通过冲程调节器可驱动摇杆上下前后振动，冲程、冲次调整范围较大，可满足0.17mm以下细微颗粒矿物的选别回收，矿物回收率高，减少了矿产资源浪费。
- 专利类型实用新型
- 申请人石城县华辉选矿设备制造有限公司;
- 发明人温外院;
- 地址342700 江西省赣州市石城县古樟工业园石城县华辉选矿设备制造有限公司
- 申请号CN201420776690.5
- 申请时间2014年12月11日
- 申请公布号CN204320461U
- 申请公布时间2015年05月13日
- 分类号B03B5/06(2006.01)I;
