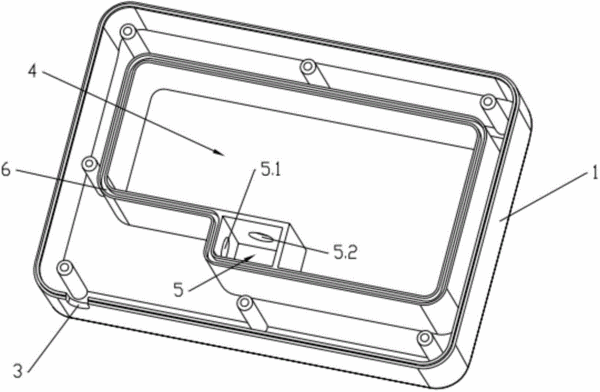

摘要：在高温高湿的环境中，良好的密封性是器件能够长期安全使用的关键，本实用新型提供一种新型控制器盒，包括壳体和后盖，壳体下边框设有第一通孔，壳体内设有安装控制电路的腔体，腔体的腔体壁上沿、围绕腔体壁设有环形凹槽，后盖上设有与凹槽相配合的用于密封腔体的凸起；腔体内设有一个与腔体的一体式连接的密封槽，密封槽上与腔体连接的一侧上设有与腔体外部连通的第一穿线孔，与所述第一穿线孔相邻的密封槽的另外一侧上设有与腔体内部连通的第二穿线孔，控制电路的数据线和电源线依次穿过第二穿线孔和密封槽从第一穿线孔中穿出，密封槽中设有用于阻隔水、气的填充物。控制电路板的数据线与电源线穿过密封槽上设有的第一穿线孔和第二穿线孔形成“L”型结构，增大了密封距离，密封槽内填充可以阻隔水气的填充物，可以完全杜绝水滴或者水蒸气渗入安装有控制电路的腔体，避免了密封塞品质对密封效果的影响，而且操作方便。
- 专利类型实用新型
- 申请人武汉市辛纳电子科技有限公司;
- 发明人不公告发明人;
- 地址430200 湖北省武汉市江夏区藏龙岛谭湖一路8号工坊2-2-205
- 申请号CN201520058772.0
- 申请时间2015年01月28日
- 申请公布号CN204316919U
- 申请公布时间2015年05月06日
- 分类号H05K5/06(2006.01)I;H05K5/02(2006.01)I;
