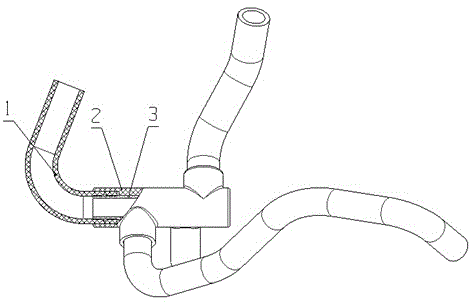

摘要:本实用新型公开了一种新颖多通管路结构,特征是多通管路的内部管路为尼龙材料铸件,外面的尼龙包裹层也为尼龙材料铸件,内部管路通过模具铸造成型,通过铸造成型的工艺大大缩短了加工制造的时间,并通过在内部管路以及尼龙包裹层上面增加凸筋结构保证胶管与内部管路以及尼龙包裹层密封的可靠性,改面密封方式为线密封方式,胶管集成到多通管路上面,减少原来的环箍固定方式,避免了零件通过环箍与胶管连接所带来的密封失效的缺陷。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人卢猛;陶正勇;何化;
- 地址537005 广西壮族自治区玉林市玉州区天桥西路88号
- 申请号CN201420572424.0
- 申请时间2014年10月02日
- 申请公布号CN204300590U
- 申请公布时间2015年04月29日
- 分类号F16L41/02(2006.01)I;F16L33/00(2006.01)I;
