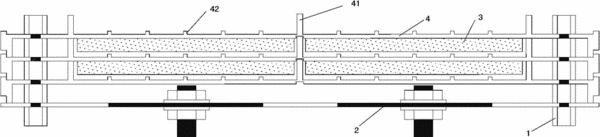

摘要：本实用新型公开了一种用于整理传感器数据线的集线式机箱，包括带箱门的机箱壳体和固定于机箱壳体内的层叠式固线器；层叠式固线器包括层叠式设置的固线器底板(2)和多块固定板(4)：固线器底板与固定板之间以及相邻的固定板之间通过螺丝连接柱连接；每一块固定板上设置的多块与固定板垂直的分隔板(41)，分隔板之间平行设置将固定板横向隔成多个凹槽，凹槽中设有海绵保护层(3)。所述的固定板上还设有多条与分隔板平行的凸棱(42)；凸棱的高度小于分隔板的高度。固线器底板通过螺栓-螺母连接机构固定在机箱壳体的内壁上。箱门的背面设有纸槽袋。该用于整理传感器数据线的集线式机箱结构简单，灵活性好。
- 专利类型实用新型
- 申请人长沙亿拓土木工程监测仪器有限公司;
- 发明人张波;李又云;谢彩霞;曾爽;
- 地址410019 湖南省长沙市长沙大道598号融科檀香山41#702室
- 申请号CN201420866509.X
- 申请时间2014年12月31日
- 申请公布号CN204291708U
- 申请公布时间2015年04月22日
- 分类号H05K7/02(2006.01)I;
