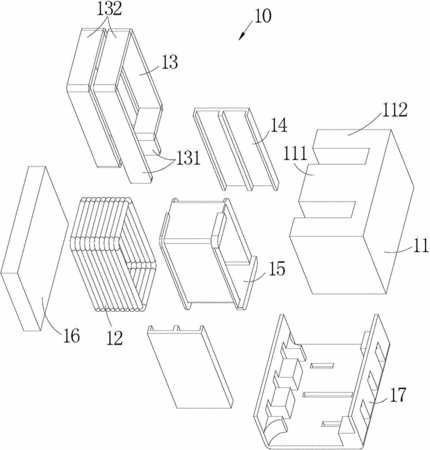

摘要：本实用新型涉及变压器的技术领域，提供变压器，包括第一E形铁芯及第二E形铁芯或I形铁芯，第一E形铁芯具有中部铁芯柱及两侧部铁芯柱，中部铁芯柱上绕置有绝缘架，绝缘架绕置有初级绕组，初级绕组外周设有次级绕组，次级绕组一体连接有引脚组，次级绕组与侧部铁芯柱分别插设有隔离片。本实用新型还提供变压器的制造方法，采用上述制造方法制得的变压器，其将初级绕组、次级绕组一次独立绕制，且将次级绕组套设于初级绕组外周，并将引脚与线匝一体成型，绕法简单，绕制工艺受人工、机械等影响较小，成品体积小，生产效率高；于次级绕组的线匝两侧加装隔离片，保证次级绕组绕制于中部铁芯柱上的垂直性，从而保证其电气特性分布参数的一致性。
- 专利类型实用新型
- 申请人中国长城计算机深圳股份有限公司;
- 发明人刘祖贵;于吉永;黄昌斌;
- 地址518000 广东省深圳市南山区科技园科发路3号长城计算机大厦
- 申请号CN201420683416.3
- 申请时间2014年11月14日
- 申请公布号CN204289035U
- 申请公布时间2015年04月22日
- 分类号H01F27/24(2006.01)I;H01F27/30(2006.01)I;H01F27/29(2006.01)I;
