模块化太阳能热水器和由其形成的太阳能热水器行组、太阳能热水器阵列、无动力集中太阳能热水系统

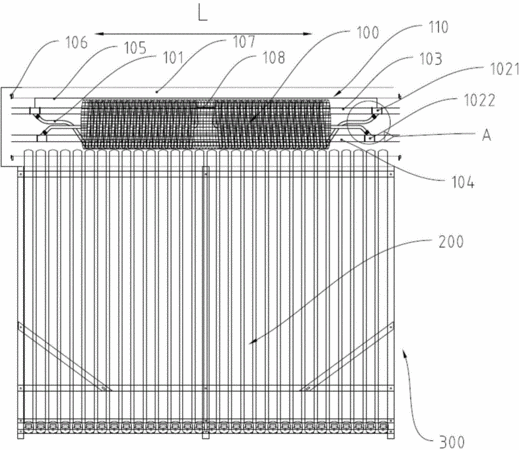

　　摘要：本实用新型涉及模块化太阳能热水器(300)和由其形成的太阳能热水器行组、太阳能热水器阵列、无动力集中太阳能热水系统。所述模块化太阳能热水器包括换热装置(100)和太阳能集热装置(200)。所述换热装置包括换热水箱(110)和至少一根换热盘管(101)。所述换热装置还包括管接头(102)、出水管道(103)和进水管道(104)。在所述换热用水流动方面，所述换热盘管(101)或所述换热盘管组(111)通过所述管接头(102)按串联连接或并联连接方式连接到所述出水管道(103)和进水管道(104)上；在空间位置方面，所述换热盘管(101)或所述换热盘管组(111)沿所述水箱内胆(105)的纵向方向L两两地按串列或并列方式布置。本实用新型还涉及所述的模块化太阳能热水器(300)阵列和无动力集中太阳能热水系统。本实用新型的模块化太阳能热水器结构简单、成本合理、安装方便，模块化程度高，系统热效率高。
