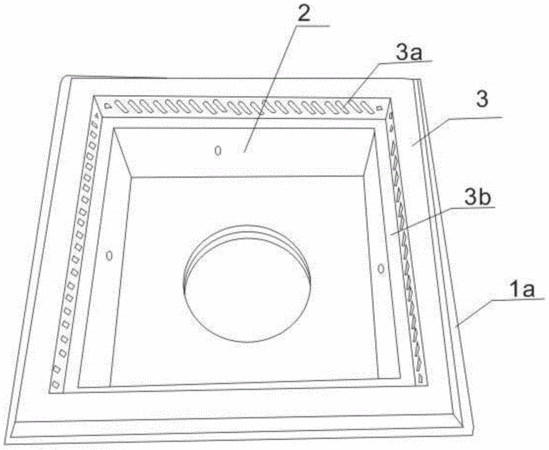

摘要：本实用新型公开了一种火锅吸油烟装置，包括底框、内框和罩子，底框的框口上设有外翻边，底框底板靠近侧壁的位置设有进风孔，底框的底板上远离进风孔的一侧设有抽风孔，进风孔下方设有风扇安装架，底框的底板上设有中心孔；内框置于底框内，内框与底框的内壁之间有间隙，内框靠近进风孔的侧壁的两端设有竖向隔板，竖向隔板将进风孔和抽风孔隔开，内框的底板的中心也设有中心孔，内框和底框之间的间隙的上方设有罩子，罩子包括横向板和竖向板，罩子的竖向板上设有通风孔。本实用新型结构简单，安装方便，制造成本低，风扇送进来的是凉风、洁净的风，这样可以保证火锅的卫生，降低火锅桌周围的热量。
- 专利类型实用新型
- 申请人重庆宝法无烟宝电器有限公司;
- 发明人徐中法;
- 地址400020 重庆市江北区海尔路（寸滩）曙光都市工业园E座A1-3
- 申请号CN201420604443.7
- 申请时间2014年10月20日
- 申请公布号CN204285555U
- 申请公布时间2015年04月22日
- 分类号F24C15/20(2006.01)I;
