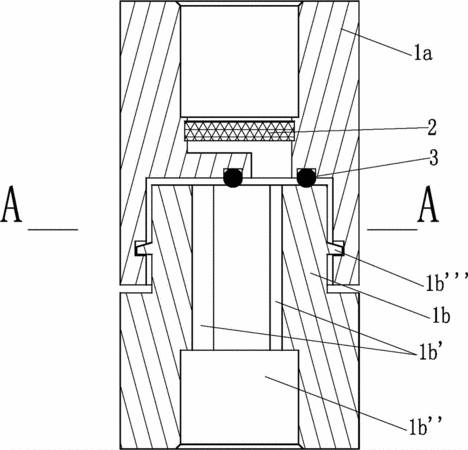

摘要：本实用新型公开一种可调控制流量的比例阀，阀体由上阀体和下阀体构成，其中下阀体上沿轴向开有限流孔和外接接头连接盲孔，限流孔数目至少为2个；上阀体上沿轴向开有一个三段式的通孔，中部的小径段为偏心孔段，上部的大径段装有一块过滤网，上阀体通孔下部的大径段孔底嵌设有一个密封圈；下阀体上部的小径段插入上阀体通孔下部的大径段中，插入部的环形限位凸台卡入这个大径段的环形限位槽中，而下阀体上端面与密封圈底面紧贴，上阀体通孔的小径段可同时与其中一个限流孔连通。本实用新型可相对转动下阀体和上阀体，从而让下阀体通孔的小径段与不同的一个限流孔连通，这样就能改变控制流量，从而使得本比例阀具有调节流量的功能。
- 专利类型实用新型
- 申请人重庆颐洋企业发展有限公司;
- 发明人林莹陈;
- 地址400041 重庆市九龙坡区石桥铺科园四街52号标准厂房K座4楼
- 申请号CN201420685108.4
- 申请时间2014年11月11日
- 申请公布号CN204284496U
- 申请公布时间2015年04月22日
- 分类号F16K3/08(2006.01)I;F16K3/314(2006.01)I;
