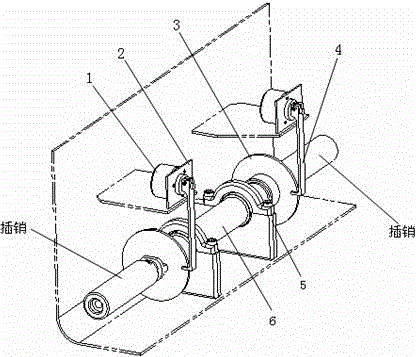

摘要:本实用新型公开了一种机械化桥双头插销油缸位置检测装置,包括编码器、固定座、挡圈、拨杆。编码器固定在固定座上,拨杆一端与编码器的旋转轴夹紧,另一端卡口卡在挡圈上,当插销油缸往返直线动作时,挡圈带动拨杆运动,使编码器旋转,将直线运动转换为编码器旋转轴的转动,编码器旋转轴的位置数值跟随发生变化,从而实现检测油缸运动位置的目的。
- 专利类型实用新型
- 申请人湖北华舟重工应急装备股份有限公司;
- 发明人赵坤;汪桂林;
- 地址430223 湖北省武汉市江夏区阳光大道5号
- 申请号CN201420669739.7
- 申请时间2014年11月12日
- 申请公布号CN204284081U
- 申请公布时间2015年04月22日
- 分类号F15B19/00(2006.01)I;
