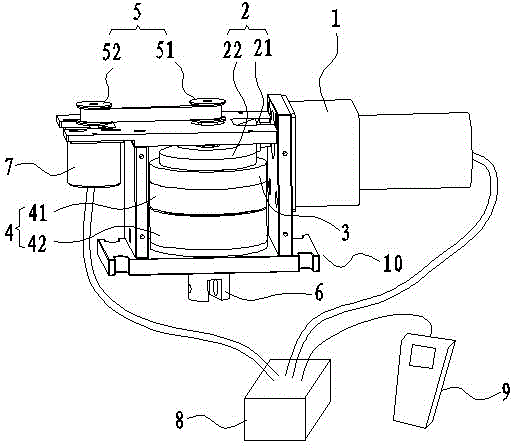

摘要：本实用新型公开了一种防冲撞人行通道摆闸机芯，包括电机、安装在电机主轴的主动齿轮和从动齿轮组成的齿轮组、设有用于吸合从动齿轮磁铁的磁铁盘、上制动器和下制动器组成的制动器、固定在闸门连接轴上的主动带轮和通过皮带与主动带轮连接的从动带轮组成的带轮组、闸门连接轴、安装在从动带轮下方的角度编码器、控制器以及刷卡机。磁铁盘固定在闸门连接轴上，磁铁盘下方与制动器连接，上制动器与下制动器的连接面上均设有用于自锁的齿；所述控制器分别与刷卡机、角度编码器和电机电连接。本实用新型结构简单，有效的解决了闸门在关闭状态下受到人为施加外力撞击时使摆闸机芯损坏的缺陷，并且能使闸门在被撞开之后自动恢复关闭工作状态。
- 专利类型实用新型
- 申请人深圳市易卡迅科技有限公司;
- 发明人魏振华;
- 地址518000 广东省深圳市龙岗区坂田街道上雪科技工业城东区一号B栋5楼
- 申请号CN201420636498.6
- 申请时间2014年10月30日
- 申请公布号CN204282248U
- 申请公布时间2015年04月22日
- 分类号E01F13/04(2006.01)I;
