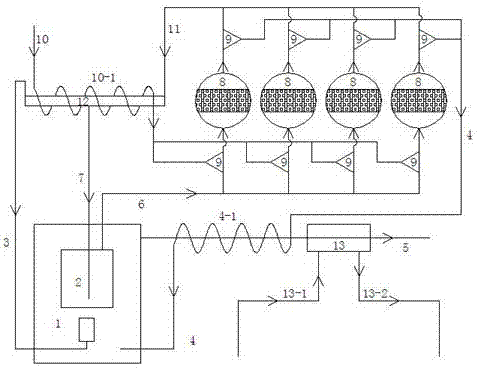

摘要：本实用新型公开了一种全新风高温焚烧炉余热回收装置，包括富集罐、焚烧炉、蒸发釜和冷却管，所述焚烧炉设置有富集燃气管道、洁净空气管道和燃烧尾气管道，所述蒸发釜设置有蒸汽排出管道和液相回流管道；所述富集罐的进气口连接废气抽风管道和所述蒸汽排出管道，所述富集罐的出气口连接蒸汽回收管道和所述洁净空气管道；所述冷却管通过所述富集燃气管道连接所述焚烧炉，通过所述液相回流管道连接所述蒸发釜；所述废气抽风管道在所述冷却管处设置有第一热交换机构，所述洁净空气管道在所述燃烧尾气管道处设置有第二热交换机构。能够充分地回收利用余热，从而低成本地处理作业环境中的挥发性有机物气体，避免挥发性有机物气体污染环境。
- 专利类型实用新型
- 申请人合肥合兴涂镀钢板有限公司;
- 发明人黄同新;
- 地址231200 安徽省合肥市肥西县桃花工业园天都路以西方兴大道以南
- 申请号CN201420661326.4
- 申请时间2014年11月07日
- 申请公布号CN204268487U
- 申请公布时间2015年04月15日
- 分类号F23G7/06(2006.01)I;F23L15/00(2006.01)I;
