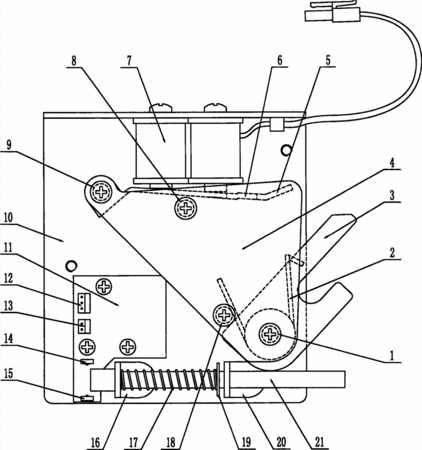

摘要:一种用于自助寄存柜上的电控锁,属于一种锁具,包括基板、电磁线圈、吸板、钩板、扭簧、顶杆、顶杆弹簧以及盖板,吸板的左端通过第一铰接轴与基板铰接,钩板的下端通过第二铰接轴与基板铰接,基板的下部设有第一导向支架和第二导向支架,顶杆插在第一导向支架和第二导向支架内,顶杆上连接有卡圈,顶杆弹簧套在顶杆上且顶杆弹簧的两端分别顶在第一导向支架和卡圈上,其中,基板上还连接有检测线路板,检测线路板上设有红外发射管、红外接收管以及用于与控制器连接的第一接插件,顶杆的左端用于插在红外发射管和红外接收管之间。本实用新型用于自助寄存柜上的电控锁的优点在于:能够自动识别柜门是处于开启还是关闭的状态。
- 专利类型实用新型
- 申请人海宁福源柜业有限公司;
- 发明人章雅梅;陈良俊;朱雁平;
- 地址314000 浙江省海宁市长安镇农发区春潮路22号5号楼
- 申请号CN201420663174.1
- 申请时间2014年11月07日
- 申请公布号CN204266721U
- 申请公布时间2015年04月15日
- 分类号E05B65/52(2006.01)I;E05B47/06(2006.01)I;G07C9/00(2006.01)I;
