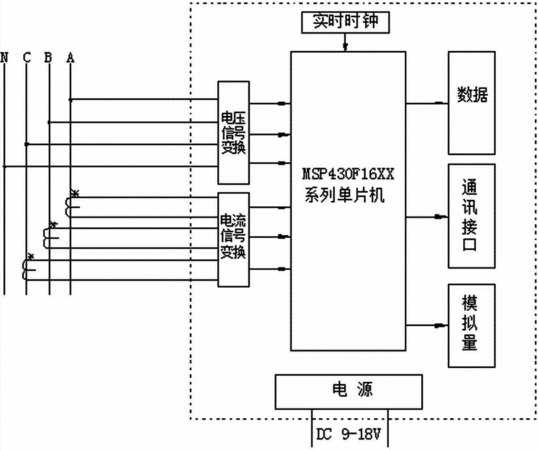

摘要：本实用新型主要涉及一种数字化抽油机配套的数据综合采集模块，具体来讲，涉及一种数字化抽油机配套的数据综合采集模块。本实用新型包含有：MSP430F16XX系列单片机、MSP430F16XX系列单片机分别连接有实时时钟模块、电压信号测量模块、电流信号测量模块、模拟量输出模块、通讯接口，以及配套的电源部分。本实用新型的有益效果为：通过运用三表法准确测量三相三线制或三相四线制或单相交流电路中的单相电流、三相电流、单相电压、三相电压（真有效值）、有功功率、无功功率、功率因数、频率、有功电能、无功电能；可带有一路模拟量输出；一路RS-485数字信号输出，从而能够降低系统成本,方便现场布线，提高系统的可靠性。
- 专利类型实用新型
- 申请人西安三泽电子有限公司;
- 发明人杨勇;李云祥;
- 地址710065 陕西省西安市电子科技大学54号楼二层
- 申请号CN201420415250.7
- 申请时间2014年07月25日
- 申请公布号CN204256061U
- 申请公布时间2015年04月08日
- 分类号G01R31/00(2006.01)I;
