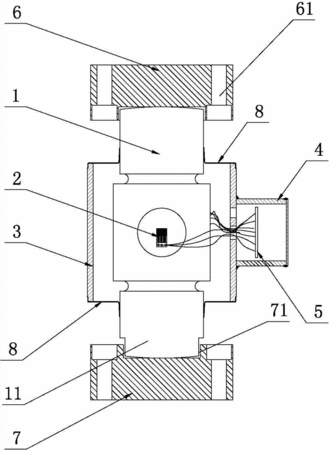

摘要:本实用新型涉及传感器技术领域,尤其涉及一种防旋转的柱式称重传感器,包括柱式弹性体,柱式弹性体设置有应变计,柱式弹性体的外部设置有保护外壳,保护外壳的外部连接有接线盒,接线盒内部设置有电路板,应变计与电路板电连接,柱式弹性体的上端设置有用于与称台连接的上压头,柱式弹性体的下端设置有用于与地基连接的下压头,柱式弹性体的下端设置有防转凸台,防转凸台的外侧面开设有1~5个防转面,下压头设置卡接槽,卡接槽设置有与防转面相匹配的匹配面,柱式弹性体通过防转凸台与下压头的卡接槽防转动连接,本实用新型不仅防转定位效果好,而且结构简单,便于生产制造,节省企业的生产成本。
- 专利类型实用新型
- 申请人东莞市华兰海电子有限公司;
- 发明人伍德常;
- 地址523000 广东省东莞市麻涌镇大盛工业园东莞市华兰海电子有限公司
- 申请号CN201420793028.0
- 申请时间2014年12月16日
- 申请公布号CN204255476U
- 申请公布时间2015年04月08日
- 分类号G01G3/14(2006.01)I;
