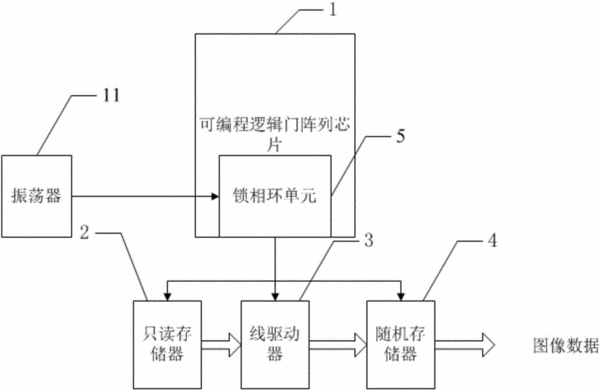

摘要：本实用新型提供一种电视信号发生器，包括：振荡器，产生一个时钟信号输入到现场可编程逻辑门阵列芯片；现场可编程逻辑门阵列芯片，内部具有锁相环单元，所述时钟信号经过锁相环单元倍频得到全局时钟信号，所述现场可编程逻辑门阵列芯片向随机存储?器、线驱动器和只读存储器输入包括时钟信号在内的同步时序控制信号；随机存储器，接到所述同步时序控制信号，经过线驱动器，从只读存储器中读取图像数据，并传输到接口芯片；线驱动器，连接在随机存储器和只读存储器之间，将只读存储器中数据传送到中，同时，隔离所述只读存储器与随机存储器之间的电气连接；只读存储器，存储高清图像数据。保证了随机存储器数据输出的质量，使画面无干扰。
- 专利类型实用新型
- 申请人重庆洪深现代视声技术有限公司;
- 发明人周杰;宿家瑞;
- 地址400039 重庆市九龙坡区九龙坡区石桥铺渝州路27号23-10号
- 申请号CN201420745002.9
- 申请时间2014年12月01日
- 申请公布号CN204217046U
- 申请公布时间2015年03月18日
- 分类号H04N5/44(2011.01)I;H04N17/00(2006.01)I;
