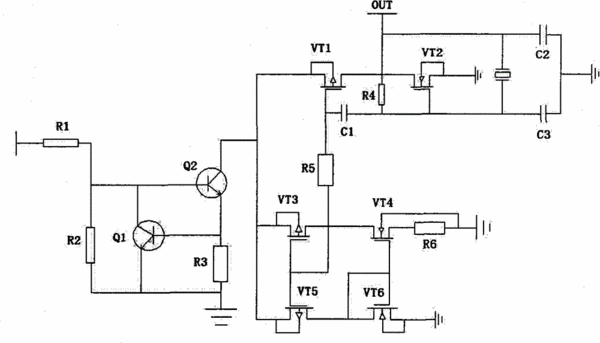

摘要：本实用新型公开了一种竞赛机器人的稳流式振荡电路，包括与输入信号极连接的限流控制电路和与限流控制电路连接的晶振电路模块和电流镜模块；所述的限流控制电路包括三极管Q1、Q2，电阻R1-R3；电流信号输入端通过电阻R1和三极管Q2的基极相连，三极管Q2的发射极和三极管Q1基极连接；三级管Q1的基极和电阻R3的一极连接，集电极和三极管Q2的基极相连；在所述晶振电路模块中组成反相器的PMOS管VT1和NMOS管VT2的栅极串联电容C1，晶振电路模块通过电阻R5连接一电流镜模块。本实用新型具有稳定、低功耗的优点。
- 专利类型实用新型
- 申请人北京寓乐世界教育科技有限公司;
- 发明人刘斌立;
- 地址100000 北京市石景山区实兴大街30号院3号楼五层5112室
- 申请号CN201420716683.6
- 申请时间2014年11月26日
- 申请公布号CN204216849U
- 申请公布时间2015年03月18日
- 分类号H03B5/04(2006.01)I;
