    基于驻波检测的采集电路和功率监控电路

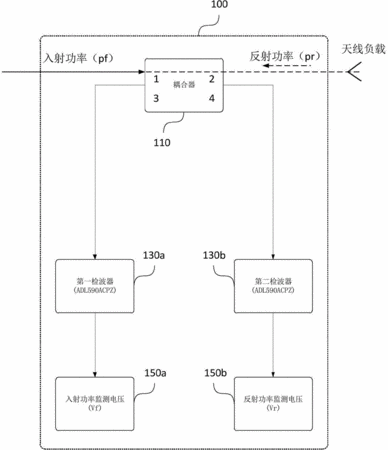

      摘要:本实用新型提供一种基于驻波检测的采集电路和功率监控电路,包括功率分配器、第一检波器和第二检波器,功率分配器分别连接于发射电路和天线负载,用于获取入射功率发射电路上的入射功率和天线负载上的反射功率并予以输出;第一检波器,连接功率分配器,用于接收入射功率并将入射功率转换成其所对应的入射功率监测电压值;第二检波器,连接功率分配器,用于接收反射功率并将反射功率转换成其所对应的反射功率监测电压值。在此基础上,本实用新型所提供基于驻波检测的功率监控电路来将所述采集电路应用于功率监控中,进而实现对于末级放大电路发射功率是否发射正常的监控,以防止射频信号发射电路上的射频器件因发射功率过高而损坏。
    • 专利类型实用新型
    • 申请人重庆微标科技有限公司;
    • 发明人段文彬;叶荣安;杨红;熊勇;关敬涛;
    • 地址401121 重庆市北部新区黄山大道中段5号水星科技大厦B座南翼写字楼4层6号
    • 申请号CN201420460869.X
    • 申请时间2014年08月14日
    • 申请公布号CN204203353U
    • 申请公布时间2015年03月11日
    • 分类号G01R21/00(2006.01)I;
