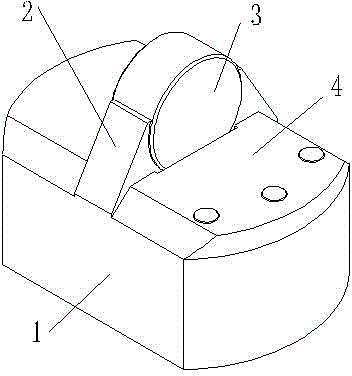

摘要：一种加工沟槽底面的超声波刀具头，包括工具座和工具头，工具座的前端加工有凸台，凸台中设有工具头安装孔，工具头安装孔的中心线与凸台外端面的距离小于该工具头安装孔的半径，工具头呈圆柱状，安装在工具头安装孔中，工具头的两侧设置有固定在工具座上的定位块。将工具头安装在工具座前端凸台上的工具头安装孔中，并通过定位块轴向定位。将工具座安装在超声波金属表面加工装置上，将工具头伸入粗加工好的沟槽中，启动超声波金属表面加工装置，超声波金属表面加工装置上的变幅杆对刀头高频振动，进行沟槽底面的超声波加工。该刀具头结构简单，操作方便，工具头不会从工具座中掉出，实用性强，便于沟槽底面的超声波加工。
- 专利类型实用新型
- 申请人山东华云机电科技有限公司;
- 发明人高飞;
- 地址250101 山东省济南市高新区新泺大街1166号奥盛大厦1#楼21层
- 申请号CN201420656748.2
- 申请时间2014年11月05日
- 申请公布号CN204195173U
- 申请公布时间2015年03月11日
- 分类号B23P9/04(2006.01)I;
