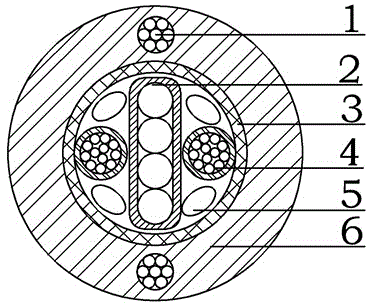

摘要:本实用新型涉及一种微型光电复合缆,包括有外护套、光通信单元和导线,其特征在于所述的外护套中嵌有细绞合钢丝,所述的光通信单元为光纤带,所述的导线为包覆绝缘层的绝缘导线,所述的光纤带和绝缘导线平行敷设在外护套内,并在外护套内充填有填充物。本实用新型结构简单,设置合理,制作和使用方便;采用超柔的细绞合钢丝而非芳纶纱作为加强元件便于与接头相连,外径小,弯曲性能优良,非常适用于电子器件和产品间的连接传导,可使光电子通讯和消费性电子产品在光电界面的运行更加快速;设置屏蔽层和环境性能优异的外护套,避免了复合缆工作时外界强电对其信号传输的干扰,并能有效的防止混合缆老化失效。
- 专利类型实用新型
- 申请人长芯盛(武汉)科技有限公司;
- 发明人张树强;涂峰;杨巧;古杨;冯汉强;刘非;
- 地址430073 湖北省武汉市武昌关山二路四号
- 申请号CN201420435410.4
- 申请时间2014年08月04日
- 申请公布号CN204189514U
- 申请公布时间2015年03月04日
- 分类号H01B11/22(2006.01)I;H01B7/18(2006.01)I;H01B7/04(2006.01)I;H01B11/06(2006.01)I;
