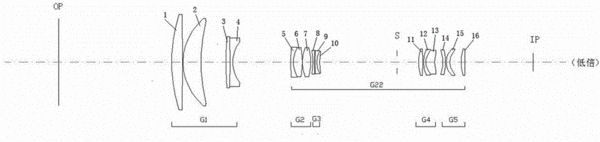

摘要：一种变倍远心镜头，涉及光学技术。从物面起到像面依次包括：具有正折射率光焦度的第一透镜组、具有正折射率光焦度的第二透镜组、具有负折射率光焦度的第三透镜组、具有正折射率光焦度的第四透镜组以及具有正折射率光焦度的第五透镜组；其中，第一透镜组、第三透镜组和第五透镜组为固定组，第二透镜组和第四透镜组为移动组，当变倍远心镜头从低倍向高倍变倍时，第二透镜组向第一透镜组靠近，第四透镜组向第三透镜组靠近。在变倍过程中，光阑位置也在独立调整变动。具有高变倍比，物方分辨率最高达4.7μm；在变倍过程中共轭距保持不变，各变倍位置均采用物方远心设计，保证测量数据的准确性以及不同景深位置时测量数据的重复性；TV畸变小于0.05%。
- 专利类型实用新型
- 申请人东莞市普密斯精密仪器有限公司;
- 发明人周峰;黄芳林;杜勇刚;
- 地址523000 广东省东莞市东城区上桥工业大道松浪街1号
- 申请号CN201420604779.3
- 申请时间2014年10月20日
- 申请公布号CN204188874U
- 申请公布时间2015年03月04日
- 分类号G02B15/163(2006.01)I;G02B13/22(2006.01)I;
