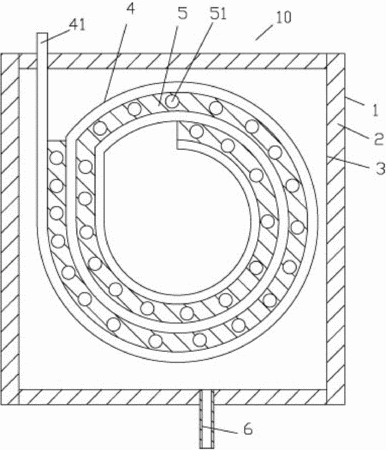

摘要:本实用新型公开了一种快速换热储水箱,包括箱体,所述箱体包括外壳体、中部保温层和内胆,中部保温层在外壳体和内胆之间,水液扁管呈蛇形盘绕状固定在内胆内,水液扁管的进水端伸出箱体的上顶面,横向流通扁管呈蛇形盘绕状故固定在内胆内,横向流通扁管和水液扁管相互插套在一起,横向流通扁管的侧壁与水液扁管的侧壁相贴,横向流通扁管的一端伸出箱体的前侧壁、另一端伸出箱体的后侧壁,箱体的底部固定有出水管,出水管与箱体的内腔体相连通。它具有储存水液的效果,其结构简单,而且其换热效果好,换热快速。
- 专利类型实用新型
- 申请人苏州巨浪热水器有限公司;
- 发明人陈凯;陈金红;洪一波;
- 地址215100 江苏省苏州市高新区嵩山路88号
- 申请号CN201420557704.4
- 申请时间2014年09月26日
- 申请公布号CN204188039U
- 申请公布时间2015年03月04日
- 分类号F28D7/04(2006.01)I;
