一种新型结构的热水器排污进气阀

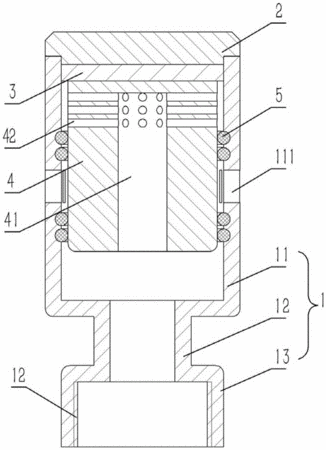

　　摘要：一种新型结构的热水器排污进气阀，包括横截面呈工字型的阀体，阀体由上管、中管和下管组成，阀体的上管的顶端固定有磁铁封盖，上管内插接有圆柱形的阀芯，阀芯的顶端固定有永磁铁，永磁铁吸靠在磁铁封盖上，所述的阀芯上成型有成型有与下管相连通的通气孔，阀芯上端的外壁成型有若干与通气孔相连通的进气孔，所述的阀芯进气孔下侧的上管内侧壁上固定有两组密封圈，密封圈压靠在阀芯的外壁上，所述两组密封圈之间的上管上成型有若干贯穿上管管壁的进气槽。它结构简单，通过安装在热水器上从而为热水器上的排污装置提供了一种自动进气装置，热水器内的换气和进气无需由排污装置完成，能持续进行排水，从而缩短了排污时间，提高了排污效率。

专利类型实用新型
申请人苏州巨浪热水器有限公司;
发明人洪一波;陈凯;陈金红;
地址215100 江苏省苏州市高新区嵩山路88号
申请号CN201420584965.5
申请时间2014年10月11日
申请公布号CN204187064U
申请公布时间2015年03月04日
分类号F16K17/02(2006.01)I;F16K31/08(2006.01)I;F24H9/20(2006.01)I;F24D19/08(2006.01)I;
