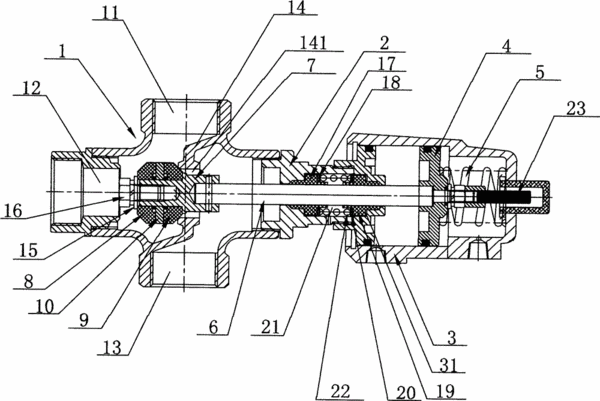

摘要：本实用新型公开了一种气动三角阀，包括阀体，所述阀体上设有进水口、第一出水口和第二出水口，所述阀体位于进水口与第二出水口之间一体设置有隔板，所述隔板中部设有隔板中心孔，该隔板中心孔的中心线与第一出水口的中心线重合，所述阀体背离第一出水口端可拆卸设置有阀盖，阀盖中部设有阀盖中心孔，所述阀盖中心孔与隔板中心孔中心线重合，所述阀盖背离阀体端可拆卸设置有气缸，所述气缸包括活塞和活塞复位弹簧，所述阀体内设置有阀杆，阀杆外端穿过阀盖中心孔后与活塞螺纹连接，且阀杆与活塞联动。上述技术方案，结构设计合理、结构简单、启闭操作方便、适用范围广。
- 专利类型实用新型
- 申请人浙江中旭达自控阀门有限公司;
- 发明人项启源;项光中;申小琴;
- 地址325011 浙江省温州市龙湾区沙城镇北工业区
- 申请号CN201420638487.1
- 申请时间2014年10月29日
- 申请公布号CN204187041U
- 申请公布时间2015年03月04日
- 分类号F16K11/044(2006.01)I;F16K31/122(2006.01)I;F16K41/02(2006.01)I;
