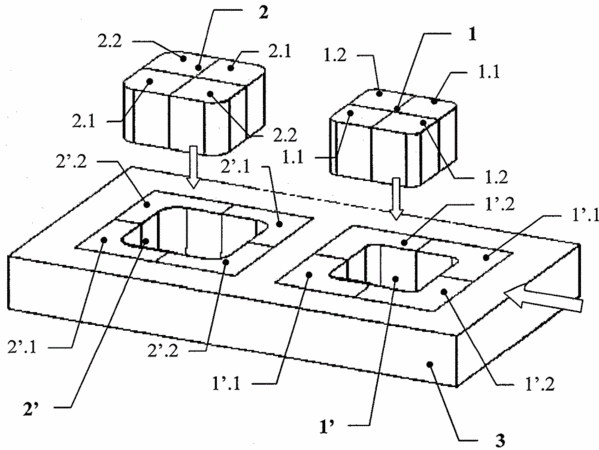

摘要：一种模具材料耐磨性试验用级进冲裁模具。包括工位一凸模组件和凹模组件、工位二凸模组件和凹模组件、凹模固定套。其特征是：工位一凸模组件和凹模组件分别由两种不同材料的两对凸模镶块、两对凹模镶块组成，同种材料的一对镶块呈对角分布；工位二凸模组件和凹模组件分别由另外两种不同材料的两对凸模镶块、两对凹模镶块组成，同种材料的一对镶块呈对角分布。所述的工位一凸模组件与凹模组件之间，其中两侧的冲裁间隙与另两侧的冲裁间隙取分别取不同值；所述的工位二凸模组件与凹模组件之间，其中两侧的冲裁间隙与另两侧的冲裁间隙取值与工位一相同。可同时测试4种不同的模具材料的耐磨性以及2种不同冲裁间隙的影响，且能保证冲裁力的平衡。
- 专利类型实用新型
- 申请人重庆交通大学;
- 发明人张渝;
- 地址400074 重庆市南岸区学府大道66号
- 申请号CN201420431102.4
- 申请时间2014年08月01日
- 申请公布号CN204171144U
- 申请公布时间2015年02月25日
- 分类号B21D28/14(2006.01)I;G01N3/02(2006.01)I;
