    电子节能灯驱动电路及电子节能灯

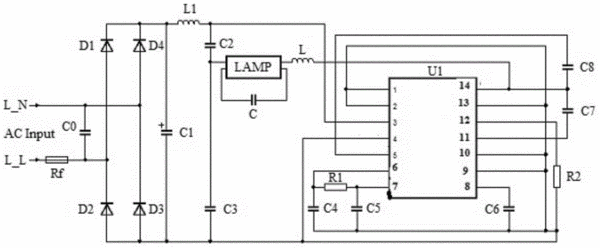

      摘要:本实用新型提供一种电子节能灯驱动电路及电子节能灯,包括:桥式整流单元、DC滤波单元、控制芯片U1、DC/AC逆变单元及灯丝启动单元,所述桥式整流单元的输入端接入市电,所述桥式整流单元的输出端连接于DC滤波单元的输入端,所述DC滤波单元的输出端连接于所述控制芯片U1的高压电源引脚,所述DC/AC逆变单元连接于所述控制芯片U1的低压直流引脚及半桥振荡输入引脚,所述控制芯片U1内置有半桥振荡电路及灯丝预热电路,所述灯丝启动单元的两端连接于DC滤波单元及控制芯片U1的半桥振荡输出引脚之间。本实用新型有效提升节能灯的启动速度,延长节能灯的使用寿命,保证节能灯的正常稳定工作。
    • 专利类型实用新型
    • 申请人广东雪莱特光电科技股份有限公司;
    • 发明人柴国生;丁家锋;祁玉伟;
    • 地址528225 广东省佛山市南海区狮山科技工业园A区
    • 申请号CN201420679292.1
    • 申请时间2014年11月13日
    • 申请公布号CN204168569U
    • 申请公布时间2015年02月18日
    • 分类号H05B41/14(2006.01)I;
