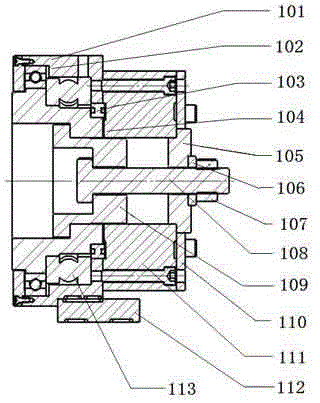

摘要：本实用新型涉及材料测试领域，特别是一种多功能螺栓紧固分析系统的加载装置。它包括安装套、深沟球轴承、承力套、承力垫、试验垫片、螺栓夹具、端盖、负荷传感器和推力球轴承；其中：承力套通过深沟球轴承定位压在推力球轴承上，负荷传感器用固定件固定在安装套的端面，端盖用固定件固定在负荷传感器的端面，承力垫压在负荷传感器的端面同时卡在端盖的与承力垫外形相同的孔中限制其转动，具有试验螺栓穿孔的螺栓夹具套在承力套的孔中，试验垫片设置在承力垫的槽上。它可将拉-扭复合传感器的功能通过负荷传感器和扭矩传感器的独立组合来实现，代替长期只能依赖进口，价格特别昂贵，规格不全，进货时间长，使用成本高的拉-扭复合传感器。
- 专利类型实用新型
- 申请人上海百若试验仪器有限公司;
- 发明人赵又杰;徐青;邵强;
- 地址201300 上海市浦东新区南汇工业园区园西路229号9幢
- 申请号CN201420605515.X
- 申请时间2014年10月20日
- 申请公布号CN204165843U
- 申请公布时间2015年02月18日
- 分类号G01N3/26(2006.01)I;G01L5/24(2006.01)I;
