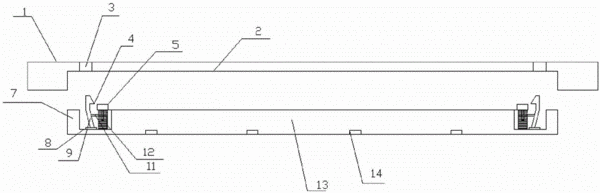

摘要:本实用新型公开了一种具有发光功能的装饰天花扣板,包括一顶部支架,所述顶部支架的下端设有一安装槽,所述安装槽内安装一扣板,所述扣板的上端设有一凹槽,正对凹槽的顶部支架上设有一扣槽,所述凹槽底部安装有插块,所述插块包括一支撑杆和安装于支撑杆顶部的勾板,位于支撑杆的右侧端安装有一弹簧,所述弹簧的底部与凹槽底面固定连接,弹簧的上端固定安装一压块,所述压块露出于扣板的上端面,所述压块位于弹簧中间处设有一压杆。本实用新型结构简单,扣板的安装及拆卸方便,只需要将扣板的勾板插入到上端的扣槽内,实现固定连接,拆卸时压紧扣板,利用压块横向将插块压向一侧,此时勾板与上端扣槽分离,实现扣板的拆卸,简单方便。
- 专利类型实用新型
- 申请人深圳市中航装饰设计工程有限公司;
- 发明人张丰先;吴泽敏;
- 地址518000 广东省深圳市福田区深南大道与泰然九路交界东南金润大厦22B
- 申请号CN201420595988.6
- 申请时间2014年10月15日
- 申请公布号CN204163260U
- 申请公布时间2015年02月18日
- 分类号E04B9/26(2006.01)I;
