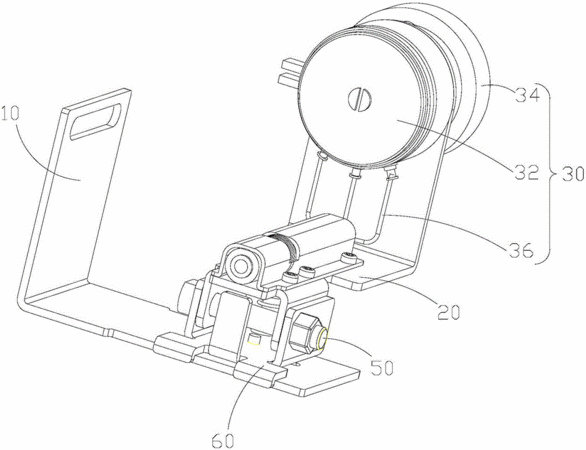

摘要:本实用新型适用于摄像机调焦技术领域,提供了一种摄像机调焦定位装置,旨在解决现有技术中摄像机调焦时无法准确反馈调焦镜头具体位置的技术问题。该摄像机调焦定位装置用于将镜头位置反馈给摄像机操作者,并包括固定支架、转动连接于固定支架的连接支架以及随连接支架转动的感测调节组件;感测调节组件包括角度传感器、与角度传感器连接且与调节机构弹性接触的弹性轮以及将角度传感器检测的位置信息反馈至反馈系统的导线。通过导线将角度传感器与反馈系统信号连接以将镜头的位置信息反馈至反馈系统,这样,可以准确地获知在调节摄像机焦距时的镜头位置信息,操作者根据反馈的镜头位置信息,可以确定下一步的调焦方向和调焦位移大小。
- 专利类型实用新型
- 申请人深圳市维海德电子技术有限公司;
- 发明人陈涛;凌桂平;
- 地址518000 广东省深圳市南山区西丽新围石岭工业区八栋三楼-1
- 申请号CN201420635591.5
- 申请时间2014年10月29日
- 申请公布号CN204155050U
- 申请公布时间2015年02月11日
- 分类号G03B13/36(2006.01)I;G05D3/12(2006.01)I;
