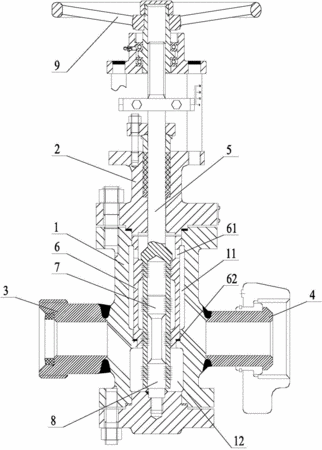

摘要：一种高压调节阀，涉及管道阀门技术领域，其包括阀体、进口支管、出口支管、底盖阀芯、阀杆、驱动装置；所述阀体的上端设有阀盖，阀体内设有上阀腔和下阀腔，所述进口支管与下阀腔连通，所述出口支管与上阀腔连通，所述上阀腔内设置有节流套，该节流套将上阀腔与下阀腔隔开；所述底盖阀芯自下而上插装在下阀腔内，且延伸至节流套内；所述阀杆的下端穿过阀盖并延伸至节流套内，阀杆的上端与驱动装置相连；所述节流套的上端的侧壁设有流道孔，所述流道孔与上阀腔连通；节流套内设有阀芯，所述阀芯的下端插装在底盖阀芯内，阀芯的上端与阀杆相连。本实用新型采用阀芯和底盖阀芯配合一起进行多级降压降噪，提高了降压降噪的效果。
- 专利类型实用新型
- 申请人武汉汉德阀门仪表有限公司;
- 发明人娄长剑;高永照;
- 地址430070 湖北省武汉市洪山区团结村龙潭空中花园B座5层B502号
- 申请号CN201420499770.0
- 申请时间2014年09月02日
- 申请公布号CN204153309U
- 申请公布时间2015年02月11日
- 分类号F16K47/02(2006.01)I;F16K47/08(2006.01)I;
