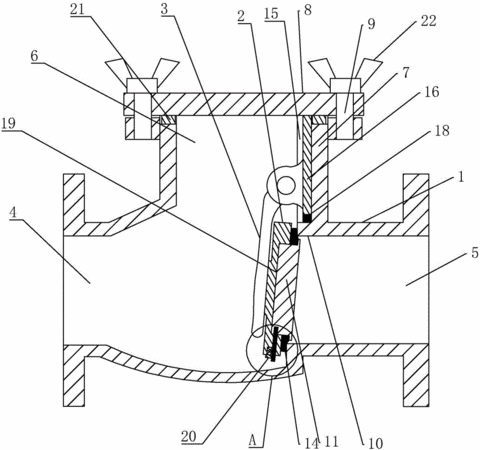

摘要：本实用新型公开了一种止回阀，阀盖与管道通过螺栓连接，阀瓣设置在该流道内靠近进水口一侧，阀体内壁上相对阀瓣形成阀座，阀瓣与阀座构成动密封副，阀瓣相对进水口一侧设有安装柱，安装柱外端侧壁上设有凸缘，凸缘、安装柱侧壁和阀瓣之间构成环形的安装槽，安装槽内设有密封圈，密封圈与阀座相贴合，管道的自由端上设有相对管道中轴线轴向滑移的滑槽，滑槽内滑动地设有滑板，摇杆一端与阀瓣连接，另一端铰接在滑板上，管道内壁上设有供摇杆上下滑移的缺口，缺口与滑槽相通，滑槽底壁上设有橡胶垫，滑板相对管道中轴线轴向两端分别与阀盖和橡胶垫相抵触。该止回阀可以很方便地更换阀瓣上的软密封件。
- 专利类型实用新型
- 申请人永嘉县恒正阀门有限公司;
- 发明人潘志利;潘宁柱;杨仁亮;
- 地址325000 浙江省温州市永嘉县东瓯街道东瓯工业区胶下村度口西路188号
- 申请号CN201420594169.X
- 申请时间2014年10月15日
- 申请公布号CN204153237U
- 申请公布时间2015年02月11日
- 分类号F16K15/03(2006.01)I;
