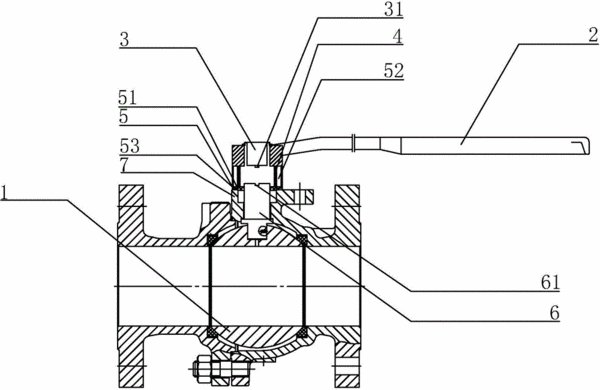

摘要:本实用新型公开了一种防误操作球阀,包括球阀本体、球体和手柄,所述球阀本体转动连接有启闭管,所述球体上连接有阀杆,所述阀杆设于所述启闭管内,所述阀杆背离球体一端设有卡槽,所述启闭管轴向设有导向限位槽,所述手柄一端设有启闭杆,所述启闭杆套设于所述启闭管内,所述手柄与所述导向限位槽滑移连接,所述启闭杆靠近球体一端固定连接有弹性件,所述弹性件与所述球阀本体抵接,所述启闭管正对所述卡槽设有卡块。球阀的开闭需要手柄通过两个步骤才能完成,相比于目前的球阀,当人不小心碰到手柄时,手柄不会转动,从而不会开启或者关闭球阀,对设备的正常运行起到保护作用,防止工人或路人因为误操作对设备造成损伤。
- 专利类型实用新型
- 申请人永嘉县恒正阀门有限公司;
- 发明人潘志利;潘宁柱;杨仁亮;
- 地址325000 浙江省温州市永嘉县东瓯街道东瓯工业区胶下村度口西路188号
- 申请号CN201420594453.7
- 申请时间2014年10月15日
- 申请公布号CN204153208U
- 申请公布时间2015年02月11日
- 分类号F16K5/06(2006.01)I;F16K5/08(2006.01)I;F16K31/60(2006.01)I;
