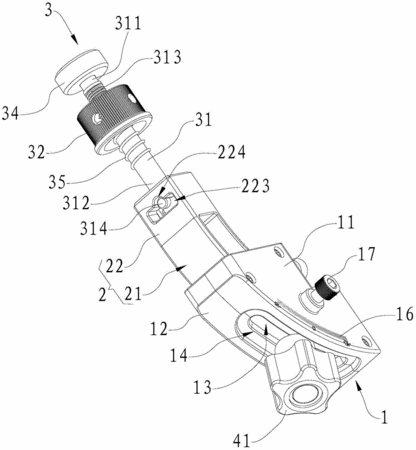

摘要：本实用新型适用于连接机构领域，提供了一种LED显示屏拼接用连接装置，包括外壳、锁舌、配合将锁舌锁定于外壳中的锁定螺栓和连接机构；外壳中设有滑道，滑道呈弧形，外壳的相对于滑道的外侧边沿该滑道长度方向开设有滑口，滑口与滑道相连通；锁舌包括配合插入滑道中的滑块和与连接机构相连的连接块，滑块呈弧形，连接块的中轴线与滑块的中轴线相切。连接块的中轴线与滑块的中轴线相切，通过调节滑块插入滑道的位置，可以在正负一定弧度范围实现调节两个LED显示屏的侧边框之间的夹角，实现平面与弧形连接兼顾，要重新调节弧度，只要改变滑块伸入滑道的位置即可，方便快捷；仅使用一套连接装置，不易出错。
- 专利类型实用新型
- 申请人深圳市奥拓电子股份有限公司;
- 发明人肖华勇;何进龙;刘玲;吴振志;吴涵渠;
- 地址518057 广东省深圳市南山区高新技术产业园南园T2栋A6-B
- 申请号CN201420517787.4
- 申请时间2014年09月10日
- 申请公布号CN204152899U
- 申请公布时间2015年02月11日
- 分类号F16B1/00(2006.01)I;
