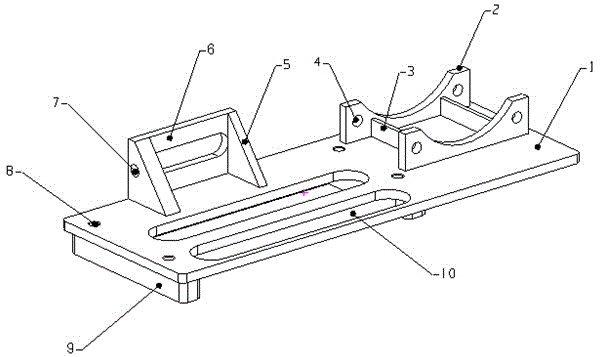

摘要：本实用新型公开了一种小型游艇用发动机空调压缩机固定支架结构，特征是安装板底面有凸台，凸台上有螺栓安装孔，安装板前端有张紧轮固定板，固定板上有U型导向槽，安装板右端有空调压缩机支承板，支承板上有螺栓固定孔。加强筋布局在三个位置：安装板加强筋固定在底面，张紧轮固定板加强筋固定在后面，空调压缩机支承板加强筋固定在支承板的中间。安装板中间位置采用镂空设计。安装板、加强筋、凸台、安装孔、空调压缩机支承板、张紧轮固定板是焊接工艺设计。具有强度高，稳定性大，重量轻，轴向串动少，不会产生断裂现象，结构简单，制造容易，使用方便。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人李峰;
- 地址537005 广西壮族自治区玉林市玉州区天桥西路88号
- 申请号CN201420447073.0
- 申请时间2014年08月09日
- 申请公布号CN204124356U
- 申请公布时间2015年01月28日
- 分类号B63J2/12(2006.01)I;F04B39/00(2006.01)I;
