  • 教育装备采购网首页 > 知识产权 > 专利 > CN204115862U

    一种避免传感器受压的光功率传感器结构

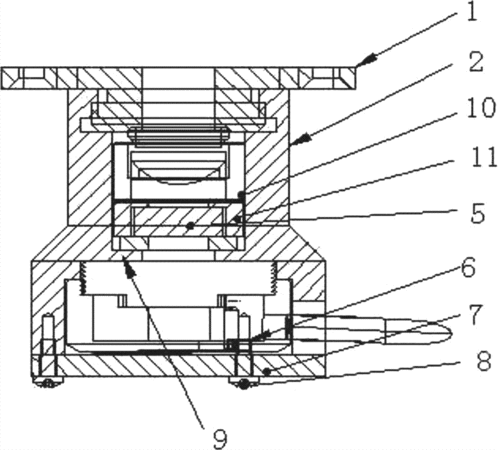

      摘要:本实用新型涉及一种避免传感器受压的光功率传感器结构,结构为在传感器光路转接内设有一个过渡台阶,将滤波片及滤波片外壳按先后顺序装入传感器转接内的过渡台阶上,将带支架凸透镜装在滤波片保护壳上紧密贴合,将隔离定位圈端盖与传感器光路转接内螺纹配合锁紧,将传感器装入传感器光路转接内的下方并与过渡台阶贴合,将传感器压盖装入与传感器贴合,通过螺栓与传感器光路转接螺纹配合锁紧。本实用新型采用带支架凸透镜、滤波片、隔离定位圈端盖及传感器压盖促使结构简单减少装配污染;采用完整组件装配促使组件少易装配、易拆卸。
    • 专利类型实用新型
    • 申请人武汉嘉仪通科技有限公司;
    • 发明人王愿兵;童浩;张雨;张鑫;李小平;
    • 地址430075 湖北省武汉市东湖开发区高新大道999号未来科技城A5区4栋11层
    • 申请号CN201420481058.8
    • 申请时间2014年08月25日
    • 申请公布号CN204115862U
    • 申请公布时间2015年01月21日
    • 分类号G01J1/04(2006.01)I;
