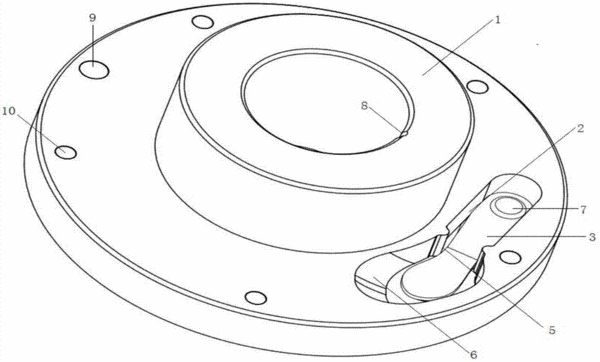

摘要：本实用新型公开了一种压缩机排气阀片防偏移结构，包括垂直限位器、排气阀片、水平限位凹槽、轴承，水平限位凹槽位于轴承端面上一侧,水平限位凹槽内两端部分别有铆接孔和排气孔,在排气孔前面有排气斜坡，水平限位凹槽两侧壁中间部位分别有相对的半圆形限位凸台,轴承端面上另一侧有两个气流孔，排气阀片通过铆钉固定在水平限位凹槽内，通过铆接设备将轴承和排气阀片、垂直限位器连成一体。由于排气阀片和垂直限位器受制于水平限位凹槽和铆钉的约束，其相对位置不会发生偏移，向上翘曲的垂直限位器是为了限制排气阀片前端的过高抬起，从而提高压缩机的工作效率；其结构简单合理，可操作性强，工艺成本较低，有利于流水线批量装配。
- 专利类型实用新型
- 申请人西北工业大学;
- 发明人王海丞;薛小平;卜昆;张现东;邱飞;宋锦涛;周世平;张雅丹;张磊;杨文建;李俊;田国良;刘洋;田晓飞;刘鹏军;慕文龙;宋金辉;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201420503415.6
- 申请时间2014年09月03日
- 申请公布号CN204113660U
- 申请公布时间2015年01月21日
- 分类号F04C29/12(2006.01)I;
