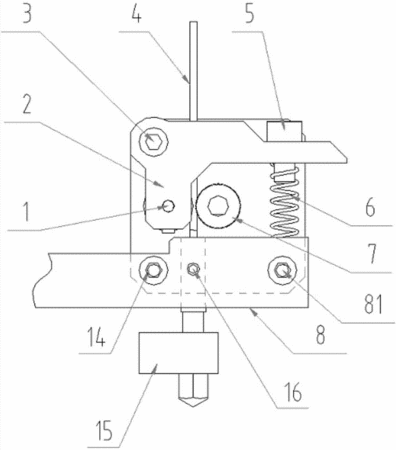

摘要：一种FDM三维打印机的简易型送丝机构，它包括：V轮转轴、V轮支架、螺钉A、丝料、螺钉B、弹簧、送丝齿轮、固定座、步进电机、V轮、紧定螺钉A紧定螺钉B、铜套、螺钉C、喷头组件、紧定螺钉C，V轮转轴通过孔穿过V轮，V轮放置在槽中，V轮可以围绕V轮转轴旋转，V轮转轴通过紧定螺钉固定在V轮支架上，V轮支架的孔内穿过铜套，V轮支架可以围绕铜套旋转，铜套内穿过螺钉，螺钉把铜套固定在步进电机上，螺钉B通过螺纹孔固定在V轮支架上，弹簧一端套在螺钉B上，一段顶在固定座上，送丝齿轮通过紧定螺钉固定在电机的转轴上。
- 专利类型实用新型
- 申请人合肥西锐三维打印科技有限公司;
- 发明人杨斌;余金湖;程太平;李波;吕方;袁晓冰;
- 地址230000 安徽省合肥市高新区海棠路150号创新大厦507室
- 申请号CN201420253224.9
- 申请时间2014年05月16日
- 申请公布号CN204109367U
- 申请公布时间2015年01月21日
- 分类号B29C67/00(2006.01)I;B29C31/04(2006.01)I;
