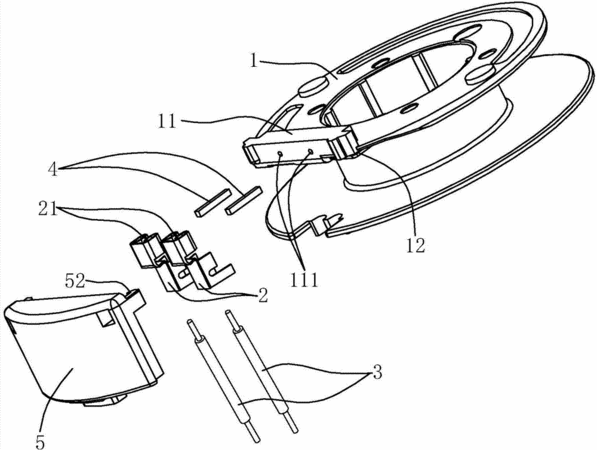

摘要:本实用新型涉及一种爪极式永磁同步电机线圈的引线结构,包括一用于线圈绕线用的绕线骨架,所述绕线骨架上具有一供接线用的凸台,其特征在于:还包括有能够导电的接线端子和导线;所述凸台内设置有两个插孔,所述插孔内各插接有一插针,所述线圈的两端引线分别缠绕在所述两个插针上,所述接线端子的两端分别连接所述插针的所述导线以实现线圈与所述导线的电连接。该爪极式永磁同步电机线圈的引线结构简单,能够满足爪极式永磁同步电机线圈绕制过程自动化实现需求,提高了加工效率、加工质量及产品的合格率。
- 专利类型实用新型
- 申请人慈溪市九菱电器有限公司;
- 发明人杨兵华;虞国耀;金纯骏;
- 地址315300 浙江省慈溪市龙山镇邱王村
- 申请号CN201420622708.6
- 申请时间2014年10月24日
- 申请公布号CN204103680U
- 申请公布时间2015年01月14日
- 分类号H02K11/00(2006.01)I;H02K5/22(2006.01)I;
