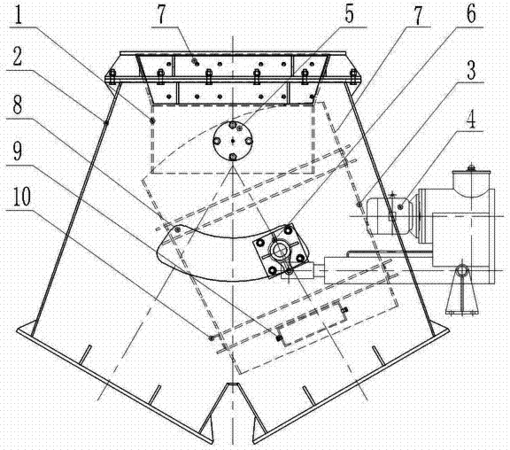

摘要：一种摆筒式分流三通装置，涉及电站、港口、矿山等散装固体物料胶带输送。三通管入口处设有进料管，摆筒通过转轴组件装设于三通管内、进料管下方，摆筒下部推杆窗处固定有推杆座，推杆座与电动推杆的一端铰接；电动推杆运行，带动摆筒绕转轴组件的转轴转动。本实用新型通过进料管对料流的汇聚、导流，摆筒准确承接分流，使料流顺着管壁滑入下级落料管，避免三通挡板卡堵问题；通过调节摆筒摆动角度，实现三通出口任意比例分流；通过进料管、摆筒内壁的耐磨材料合理布局提高设备使用寿命；转轴与推杆分设于摆筒上、下两处，形成有效力臂，从而降低电动推杆外力；三通管内二次扬尘小，推杆窗处采用毛刷密封，密封性好；结构及工艺简单，维护成本低。
- 专利类型实用新型
- 申请人湖北凯瑞知行科技有限公司;
- 发明人胡平;吴俊;
- 地址441057 湖北省襄樊市高新区樊魏路35号
- 申请号CN201420523613.9
- 申请时间2014年09月12日
- 申请公布号CN204096443U
- 申请公布时间2015年01月14日
- 分类号B65G11/20(2006.01)I;
