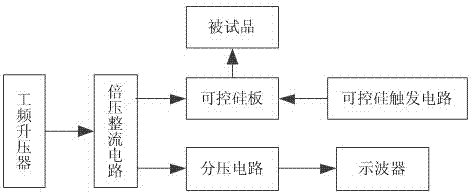

摘要:本实用新型提供一种高压型匝间耐压试验设备,包括工频升压器、倍压整流电路、高压脉冲触发电路、低压测量电路,所述工频升压器与倍压整流电路顺序连接,所述倍压整流电路分别与所述高压脉冲触发电路、低压测量电路顺序连接;所述高压脉冲触发电路包括相连接的可控硅板与可控硅触发电路,所述低压测量电路包括相连接的分压电路与示波器。该试验设备包括可控硅板,通过可控硅板来提高脉冲电压、电流的峰值,结构简单、操作方便。
- 专利类型实用新型
- 申请人武汉恒盛兴电力自动化有限公司;
- 发明人姚成卓;李志军;
- 地址430074 湖北省武汉市洪山区关山大道463号武汉职业技术学院第一工业中心3005室
- 申请号CN201420616414.2
- 申请时间2014年10月23日
- 申请公布号CN204086471U
- 申请公布时间2015年01月07日
- 分类号G01R31/14(2006.01)I;
