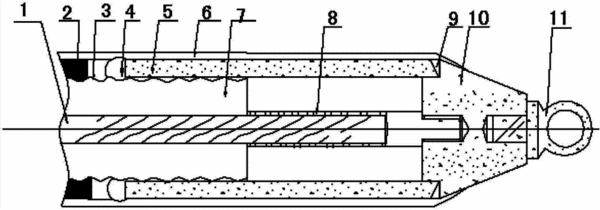

摘要:本实用新型公开了一种高压电缆用全封闭式钢牵引头,要解决的技术问题是提供一种在使用过程中能满足较大牵引力,防止使用中进水,且制作方便的高压电缆用全封闭式钢牵引头。为解决上述技术问题,本实用新型采用以下技术方案:一种高压电缆用全封闭式钢牵引头,包括电缆导体、外护套、波纹铝护套、牵引头本体和牵引吊环螺丝,所述牵引头本体的内部安装有一个钢制压接管,钢制压接管的一端与牵引头本体连接,钢制压接管的另一端与对应规格的电缆导体压接;所述钢制压接管的外部设置有一段镀锌钢罩管,镀锌钢罩管的一端与波纹铝护套通过熔钎焊接环连接,另一端通过氩弧焊接环与牵引头本体相接。
- 专利类型实用新型
- 申请人江苏中超电缆股份有限公司;
- 发明人吴俊;吴斌;吴海英;史明鹏;吴霞;
- 地址214242 江苏省无锡市宜兴市西郊工业园振丰东路999号
- 申请号CN201420500522.3
- 申请时间2014年09月01日
- 申请公布号CN204068064U
- 申请公布时间2014年12月31日
- 分类号H02G1/06(2006.01)I;
