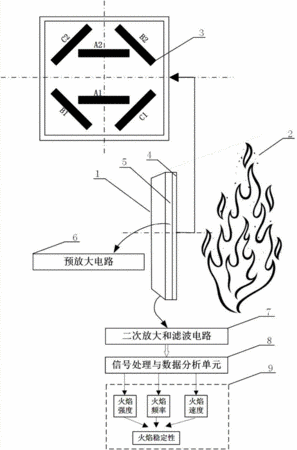

摘要：一种基于静电传感器的火焰稳定性监测装置，包括静电传感器、预放大电路、二次放大和滤波电路、信号处理与数据分析单元、显示单元；所述静电传感器为三对相互错开条形静电电极嵌入到静电传感器靠近燃烧器火焰的一端，感应所在位置燃烧器火焰的燃烧特性信息；每个静电电极通过电极绝缘材料与其他部分绝缘；为了防止信号受干扰，装有屏蔽外壳；为了提高信噪比，每个静电电极的输出直接接入预放大电路；预放大电路的输出端通过信号线与二次放大和滤波电路连接实现二次放大和滤波，二次放大和滤波电路的输出端连接信号处理与数据分析单元；信号处理与数据分析单元的输出端连接显示单元；最终在显示单元显示火焰特征参数。
- 专利类型实用新型
- 申请人华北电力大学;北京华清茵蓝科技有限公司;
- 发明人闫勇;张保亮;卢钢;钱相臣;胡永辉;黄孝彬;
- 地址102206 北京市昌平区回龙观朱辛庄2号
- 申请号CN201420553354.4
- 申请时间2014年09月24日
- 申请公布号CN204063111U
- 申请公布时间2014年12月31日
- 分类号F23M11/04(2006.01)I;
