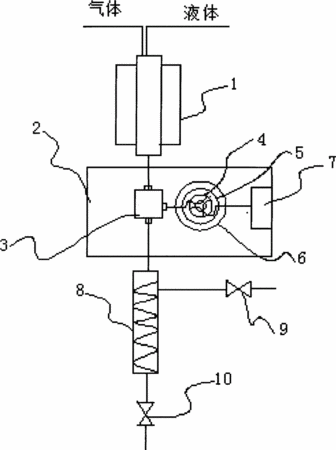

摘要：本实用新型涉及一种微反色谱仪，包括反应器、气相色谱柱箱、检测器、冷凝分离器；所述气相色谱柱箱内通过一环状导热圈安装有环状的气相色谱柱，所述气相色谱柱套设在所述环状导热圈的外壁上，所述环状导热圈的内壁上环设有温度可控的加热装置并由所述环状导热圈包围；所述反应器的气相口连接气相管，所述气相管通过一个三通阀连接所述冷凝分离器的气相进入端，所述三通阀的另一出口连接一个六通阀，所述六通阀连接所述气相色谱柱的进入端，所述气相色谱柱的出口端连接所述检测器。本实用新型在保证了分析需要的同时，不再采用传统的在柱箱内单独设置复杂的加热控制装置，具有结构简单，成本低的特点。
- 专利类型实用新型
- 申请人天津市先权工贸发展有限公司;
- 发明人赵铁英;陈淑俊;
- 地址301700 天津市武清区曹子里花城中路61号
- 申请号CN201420366065.3
- 申请时间2014年07月04日
- 申请公布号CN204044121U
- 申请公布时间2014年12月24日
- 分类号G01N30/89(2006.01)I;
