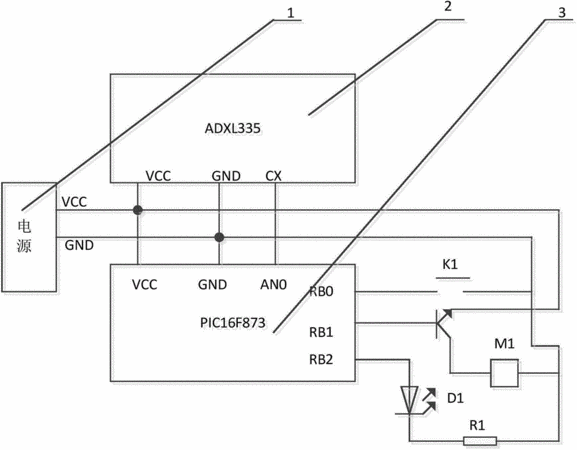

摘要：本实用新型涉及矿用提升罐笼故障检测技术领域，具体是涉及一种矿用提升罐笼检测系统。包括单片机，其特点是所述的单片机的VCC、GND、AN0引脚与加速度测量芯片的VCC、GND、CX引脚对应相连，电源的VCC、GND引脚与加速度测量芯片的VCC、GND引脚对应相连，电源的VCC引脚同时与三极管的集电极相连，三极管的基极与单片机的RB1引脚相连，三极管的发射极与电源的GND之间连接有电磁阀M1，单片机的RB2引脚与二极管D1的正极相连，二极管D1的负极与电源的GND之间连接有电阻R1，单片机的RB0引脚与电源的GND引脚之间连接有按键K1。其避免了绞车在上升下降过程中溜车，绞绳未断而绞车失控等问题，其结构简单，便于使用。
- 专利类型实用新型
- 申请人北华航天工业学院;
- 发明人王欢;田东兴;张云峰;赵逸智;
- 地址065000 河北省廊坊市爱民东道133号
- 申请号CN201420516614.0
- 申请时间2014年09月10日
- 申请公布号CN204038802U
- 申请公布时间2014年12月24日
- 分类号B66B5/00(2006.01)I;
