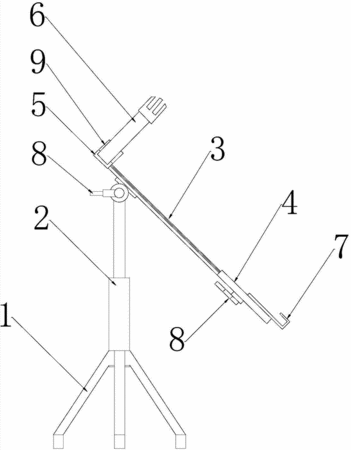

摘要:本实用新型公开了一种非洲鼓支架,其包括底架、调节杆、滑板以及滑块,滑板下端面与调节杆上端铰接并由第一锁紧螺母锁紧,滑板上端面形成有滑轨,中部形成有长圆孔,滑板上端部固接有与非洲鼓外壁相匹配的托板,托板底部形成有供锁紧布带穿过的带孔,滑块下端面形成有滑轨槽,滑块下端部两侧分别固接有托杆,滑块中部向下固接有螺栓柱,螺栓柱穿过滑板上的长圆孔并由第二锁紧螺母锁紧。安装时,先将非洲鼓底部钩挂在两个托杆上,再由锁紧布带将非洲鼓上部分固定在托板上;通过滑板与滑块的调节能够适应不同长度的非洲鼓;通过调整滑板与调节杆的角度能够调整非洲鼓的倾斜角度;通过调整调节杆的高度能够能够调整非洲鼓的高度。
- 专利类型实用新型
- 申请人天津市津宝乐器有限公司;
- 发明人李中华;
- 地址301804 天津市宝坻区海泰路1-2号
- 申请号CN201420420786.8
- 申请时间2014年07月28日
- 申请公布号CN204029347U
- 申请公布时间2014年12月17日
- 分类号G10D13/02(2006.01)I;G10G5/00(2006.01)I;
